苏州迅鹏FPW201-V1-A2-F1-P2-O3有功功率变送器

作者:苏州迅鹏     时间: 2019/4/3 10:14:12      阅读:

 苏州迅鹏FPW201-V1-A2-F1-P2-O3有功功率变送器依电厂要求制作的一款高效能电量变送器,外壳为金属外壳,屏蔽效果好,抗干扰强,电路板为加厚电路板,特别适用于可靠性要求高的场合。

FPW功率变送器将电力系统里的有功功率,无功功率,有功无功组合,经隔离变送成线性输出的模拟信号。

测量:单相二线,三相三线,三相四线

输入范围:电流5Aac,1Aac;电压150Vac,600Vac

精度:±0.5%RO

输出:4~20mA

工作电源:AC220V±10%或AC/DC24~265V

安装方式:35mm标准导轨、底座螺钉安装



FPW功率变送器的技术条件

引用标准:GB/T 13850-1998(IEC688-1992)

长期稳定度:≤±0.2%/年,无累计误差

温度影响:≤100ppm/℃

响应时间:<400ms

输出纹波:<0.4% (峰-峰值)

输入功耗:电流<0.2VA,电压<0.1VA

工作频率:标称频率±10%

输出负载:电流输出 额定10V压降 最大15V压降(可选)

                电压输出 额定 2mA 最大 5mA输出

输出负载影响:<0.1% (额定负载范围内)

辅助电源:额定电压 80%-120% 额定频率 90%-110%

允许过量输入:电流 3倍连续 10倍30秒 50倍1秒,

                      电压 最大2倍连续

电压试验:输入/输出/电源与外壳之间 2kV AC 1min   IEC688

冲击试验:ANSI C37.90a/1973 ,IEC 255-4(5kV 1.2/50us脉冲电压)

校正幅度:满度最小±3%,零点最小±1%

磁场影响:0.4kA/m 磁场强度变化<0.05%

工作条件:温度-10~55℃ 相对湿度 ≤95% 无凝露

贮藏条件:温度-40~70℃ 相对湿度 ≤95% 无凝露

苏州迅鹏FPW201-V1-A2-F1-P2-O3有功功率变送器的选型代码

功率变送器

常用规格实例

型号: FPW201-V1-A2-F1-O3/0-866W;

精度: ±0.2%

输入: 3P3W,5Aac,100Vac,50Hz;

输出: 4~20mAdc (0~866W)

电源: AC220V

描述: 此型号为三相三线有功功率变送器,5Aac 100Vac CT PT变比电流电压信号输入,输出4~20mA,功率基准数866W,工作电源AC220V

  FPA电流变送器型号

  ·FPA---交流电流变送器(平均值转换,有效值标定)

  ·FPAT---交流电流变送器(双路输出)

  ·FPAX---交流电流变送器(平均值转换,有效值标定,三组合)

  ·FPAR---交流电流变送器(真有效值转换)

  ·FPAN---负序电流变送器

  ·FPA-A2-F1-P2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源AC220V)

  ·FPA-A2-F1-P2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源AC220V)

  ·FPA-A2-F1-PD2-O3(FPA铁壳电流变送器/输入0~5A/输出4~20mA/供电电源DC220V)

  ·FPA-A2-F1-PD2-O11(FPA铁壳电流变送器/输入0~5A/输出1~5V/供电电源DC220V)

  ·FPA-A3-F1-P2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源AC220V)

  ·FPA-A3-F1-P2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源AC220V)

  ·FPA-A3-F1-PD2-O3(FPA铁壳电流变送器/输入0~10A/输出4~20mA/供电电源DC220V)

  ·FPA-A3-F1-PD2-O11(FPA铁壳电流变送器/输入0~10A/输出1~5V/供电电源DC220V)

  FPV电压变送器型号

  ·FPV---交流电压变送器(平均值转换,有效值标定)

  ·FPVT---交流电压变送器(双路输出)

  ·FPVX---交流电压变送器(平均值转换,有效值标定,三组合)

  ·FPVR---交流电压变送器(真有效值转换)

  ·例2: FPVT-V1-F1-P2-O8/O1 二路输出(电压变送器、输入: 0-120V、频率: 50Hz、辅助电源: AC 220V、输出: 0-5V/0-1mA)

  ·例3: FPV-V1-F1-PD2-O8(按0-150V校正电压变送器、输入: 0-150V、频率: 50Hz、辅助电源: DC220V、输出: 0-5V)。

  ·FPV-V1-F1-P2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源AC220V)

  ·FPV-V1-F1-P2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源AC220V)

  ·FPV-V1-F1-PD2-O3(FPV铁壳电压变送器/输入0~120V/输出4~20mA/供电电源DC220V)

  ·FPV-V1-F1-PD2-O11(FPV铁壳电压变送器/输入0~120V/输出1~5V/供电电源DC220V)

  ·FPV-V3-F1-P2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)

  ·FPV-V3-F1-P2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源AC220V)

  ·FPV-V3-F1-PD2-O3(FPV铁壳电压变送器/输入0~400V/输出4~20mA/供电电源DC220V)

  ·FPV-V3-F1-PD2-O11(FPV铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)

  ·FPVX-V3-F1-P2-O3(FPVX三组合铁壳电压变送器/输入0~400V/输出4~20mA/供电电源AC220V)

  ·FPVX-V3-F1-PD2-O11(FPVX三组合铁壳电压变送器/输入0~400V/输出1~5V/供电电源DC220V)。

  FP功率变送器铁壳规格型号

  FPW301---三相四线有功功率变送器;

  FPK301---三相四线无功功率变送器;

  FPWK301---三相四线有功功率/无功功率组合变送器

  功率变送器FPK301(FPK301-V1-A2-F1-P2-O3)

  功率变送器FPK201(FPK201-V1-A2-F1-P2-O3)

  功率变送器FPK101(FPK101-V1-A2-F1-P2-O3)

  功率变送器FPW301(FPW301-V1-A2-F1-P2-O3)

  功率变送器FPW201(FPW201-V1-A2-F1-P2-O3)

  功率变送器FPW101(FPW101-V1-A2-F1-P2-O3)

  三相三线有功功率变送器FPW-201

  三相四线有功功率变送器FPW-301

  单相无功功率变送器FPK-101

  三相三线无功功率变送器FPK-201

  三相四线无功功率变送器FPK-301

  单相有功无功功率组合变送器FPWK-101

  三相三线有功无功功率组合变送器FPWK-201

  三相四线有功无功功率组合变送器FPWK-301

  FPF-F1-B4-O3-P2频率变送器

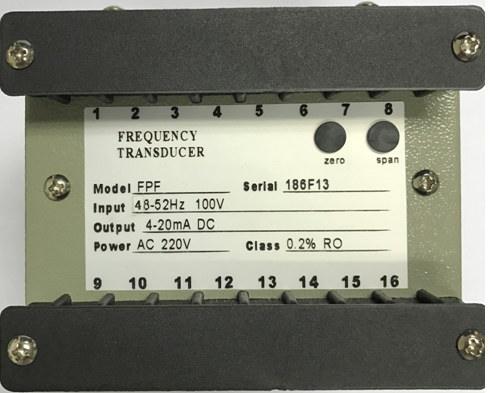

  FPF频率变送器

  FPPF功率因数变送器

  FPD-1直流变送器(单路输出)

  FPD-2直流变送器(双路输出)

  FPDH-1直流变送器(单路输出,高压)

  FPDH-2直流变送器(双路输出,高压)

  FPWH电能变送器,FPWH201有功电能变送器,FPKH301无功电能变送器,FPWKH电能变送器,

  苏州迅鹏仪器仪表有限公司用工匠精神做好每一台FP系列电力变送器。除了FPA电流变送器,还有FPAX三相电流变送器,FPV电压变送器,FPVX三相电压变送器,FPVR真有效值电压变送器,FPVT双路电压变送器,FPW201功率变送器,FPW301功率变送器,FPK201无功变送器,FPWT有功功率变送器,FPWH电能变送器,FPWWH电能变送器,FPD-1直流变送器,FPD-2直流变送器,FPDH-1直流电流变送器,FPDH-2直流电压变送器,FPF频率变送器。苏州迅鹏FPW201-V1-A2-F1-P2-O3有功功率变送器
